RDL高效三分离选粉机
RDL高效三分离选粉机是我司在借鉴国际先进选粉原理的基础上，采用航空空气动力学分析方法与南京工业大学联合研制开发出的新科技产品。该产品突破常规闭路粉磨系统“粗、细粉”二分离理论，将物料“一分为三”，即粗粉、中粗粉和细粉，该产品系统配置简单、投资低廉，能大幅度提高磨机产量。其内部结构独特，选粉效率高，节能效果显著，是实施水泥新标准后提高粉磨系统产品产质量的首选产品，引导选粉机技术革新新潮流。
技术特点：
与传统型选粉机相比，RDL高效三分离选粉机具有以下突出的优点：
1.将物料“一分为三”，即“粗粉（d>150um）、中粗粉（60um）、细粉”一级选粉分离出混合粉中的粗颗粒，二级精确选粉在导向叶片与垂直型转笼所构成的环形空间完成，因此分级精度特高，分选效率更高。
2.RDL高效三分离选粉机与尺寸相近的离心式、旋风式、转子式选粉机相比，处理量与选粉机相比，处理量和选粉效率都有大幅度提高，因而更适应大规模生产的需要。先进合理的结构允许选粉风量、产量和喂料量在较大范围变化而不影响选粉效率。其分级性能十分稳定。
3.分级原理先进。结合多种选粉原理，采用航空空气动力学分析方法对整个流场进行了优化设计，使得设备阻力显著减小，节能降耗十分明显。选粉机转子内装有获得国家专利的涡流整流器，转子内的气流相对于转子只上升不旋转，利用气流进转了后因动量的作用减小了对转子的推动力，节省了驱动功率，减少了磨损，物料经过两次选粉，分级精度更高、更精确。
4.选粉机主轴采用无级调速。细度调节方便，灵敏可靠，且调节范围宽。
5.重新优化设计了选粉区，提升区的空间范围，充分利用主体空间增大了料气比，提高了选粉效率。
6.转子采用迷宫式密封技术，使转子内气流平稳，成品细度可在0——12（R0.08筛余）之间自由调节且稳定。
7.主轴采用多迷宫式保护，有效地解决了轴承进灰尘和润滑油漏油两大问题，并采用水冷却系统，切实有效地延长了轴承使用寿命，减少了维修率。
8.设计选粉机基础时，采用机械减振原理，使选粉机与基础的共振频率不靠近选粉机固有频率和基础固有频率，从根本上解决了长期困扰使用厂家的选粉机振动问题。
9.内部采用多通道式分离器，充分利用负压，有效防止因物料水分过大而造成的结露和堵料。

主要技术参数表
|
型号
|
处理风量m3/h
|
转速rpm
|
电机功率KW
|
处理量t/h
|
产量t/h
|
|
RDL-Ⅰ
|
16000
|
250-500
|
15
|
50
|
10-18
|
|
RDL-Ⅱ
|
22000
|
220-450
|
18.5
|
90
|
15-28
|
|
RDL-Ⅲ
|
30000
|
180-400
|
22
|
120
|
20-40
|
|
RDL-Ⅳ
|
45000
|
160-340
|
30
|
150
|
30-50
|
|
RDL-Ⅴ
|
60000
|
130-300
|
30
|
210
|
40-70
|
|
RDL-Ⅵ
|
75000
|
130-260
|
37
|
260
|
50-85
|
|
RDL-Ⅶ
|
95000
|
120-240
|
45
|
330
|
75-110
|
|
RDL-Ⅷ
|
120000
|
110-200
|
55
|
400
|
95-130
|
|
RDL-Ⅸ
|
150000
|
110-180
|
75
|
500
|
110-160
|
|
RDL-Ⅹ
|
180000
|
100-180
|
90
|
580
|
130-180
|
|
RDL-Ⅺ
|
210000
|
100-170
|
110
|
680
|
160-210
|
|
RDL-Ⅻ
|
240000
|
100-170
|
|
|
|
RDL双转子选粉机
RDL双转子选粉机是我司技术人员结合国外先进粉技术，将平同涡流理论较好地运用在旋风式选粉机上，自行研制开发的新型选粉设备。经使用证明，选粉效率达到85-90%，且细度调节方便灵活，性能稳定可靠。
结构物性：
与传统粉机相比，RDL系列高效抗结露组合式双转子选粉机具有以下独特的优点：
1.采用可拆换组合式螺旋桨撒料盘。既具有撒料作用，又产生了上升气流使撒料盘叶面上的物料颗粒沸腾呈分散状态，可使物料颗粒增加分级、分散性能。
2.分级原理先进。结合多种选粉机理，利用方向相反的离心力和气流向心吸力的相平衡，物料都经过分级界面分明的选粉区，故分级精度高。
3.串联而成的下笼形转子可将上选粉室分离的粗粉物料颗粒重新扬起打散，进一步分离出合格的细粉，同时保证机内涡旋气流的均匀性。
4.选粉机主轴采用无级调速，细度调节方便，灵敏可靠，且调节范围宽。
5.重新优化设计了选区、提升区的空间范围，提高了选粉效率。

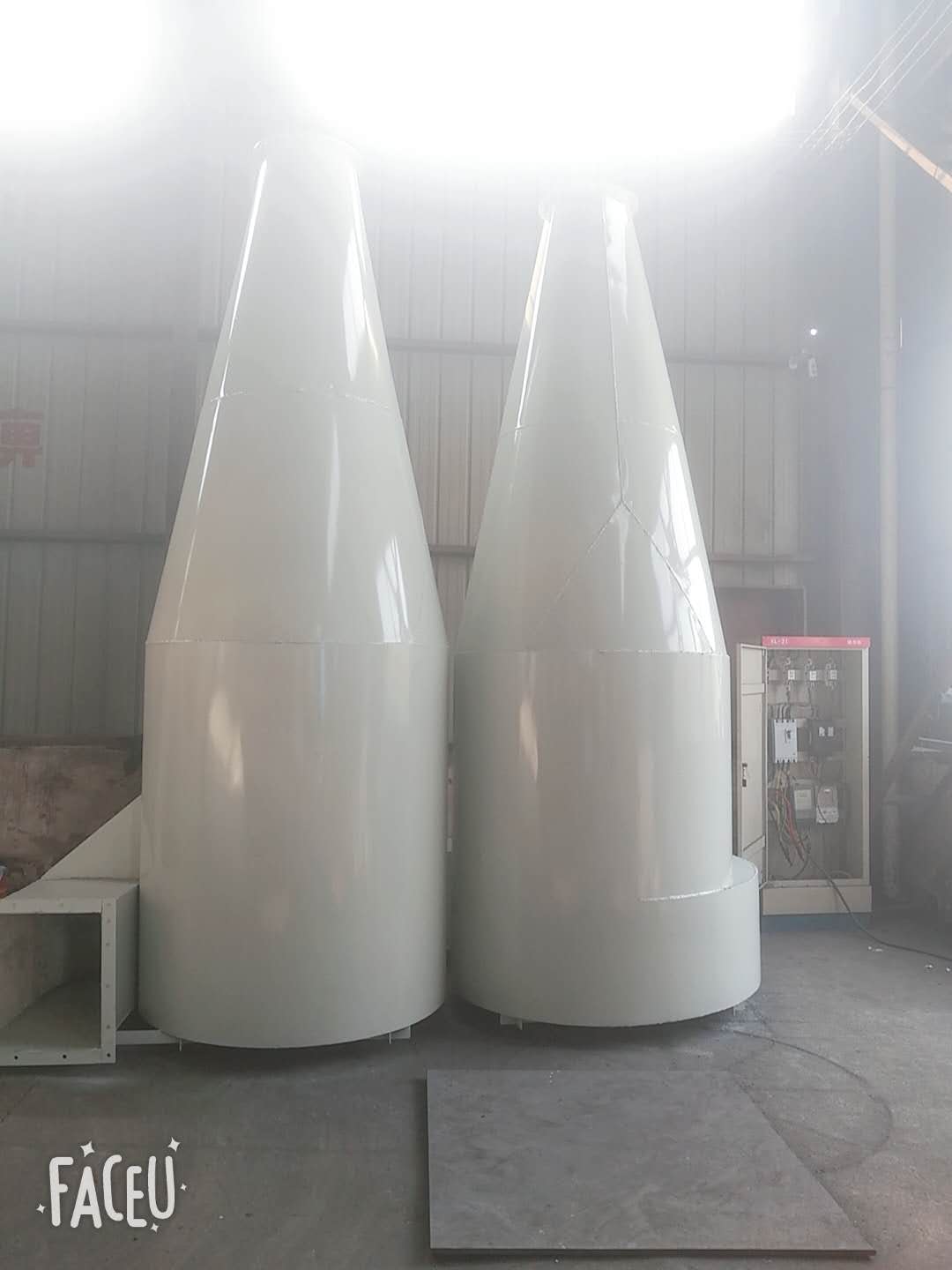

6.采用新型高效低阻旋风集尘器、设备阴力低、集尘效率高。
7.在机内优化设计了弹性清扫器等多种防结露装置，抗结露效果好。
8.在所有易损部位，均采用新型多级衬板保护，有效地延长了主机效果好。
9.转动系统采用了选进的干油工作站系统，成功解决轴承易损难题。
10.超静定结构的使用，整机基本无振动运行；新型防尘减振风机的使用，使系统振动隆到低点。
11.粗粉管和细粉管采用双联锁风阀，大大降低了漏风率，克服了以前选粉机扬尘大的缺陷。
主要技术参数表
|
设备规格
|
RDL-500
|
RDL-600
|
RDL-700
|
RDL-800
|
RDL-900
|
RDL-1000
|
RDL-1200
|
|
处理能力（t/h）
|
生料
|
22-26
|
30-36
|
35-45
|
55-65
|
70-85
|
85-95
|
100-120
|
|
水泥
|
16-20
|
22-26
|
28-35
|
45-55
|
50-65
|
65-75
|
75-95
|
|
产品细度（%）（80μm筛余）
|
生料
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
水泥
|
0-4
|
0-4
|
0-4
|
0-4
|
0-4
|
0-4
|
0-4
|
|
主轴转速（rpm）
|
190-380
|
150-350
|
130-320
|
130-300
|
120-280
|
120-250
|
120-230
|
|
主轴电机
|
水泥
|
功率（KW）
|
7.5-11
|
11-15
|
15-18.5
|
22-30
|
30-37
|
37-45
|
55-75
|
|
生料
|
功率（KW）
|
11-15
|
15-18.5
|
18.5-22
|
30-37
|
37-45
|
55-75
|
75-90
|
|

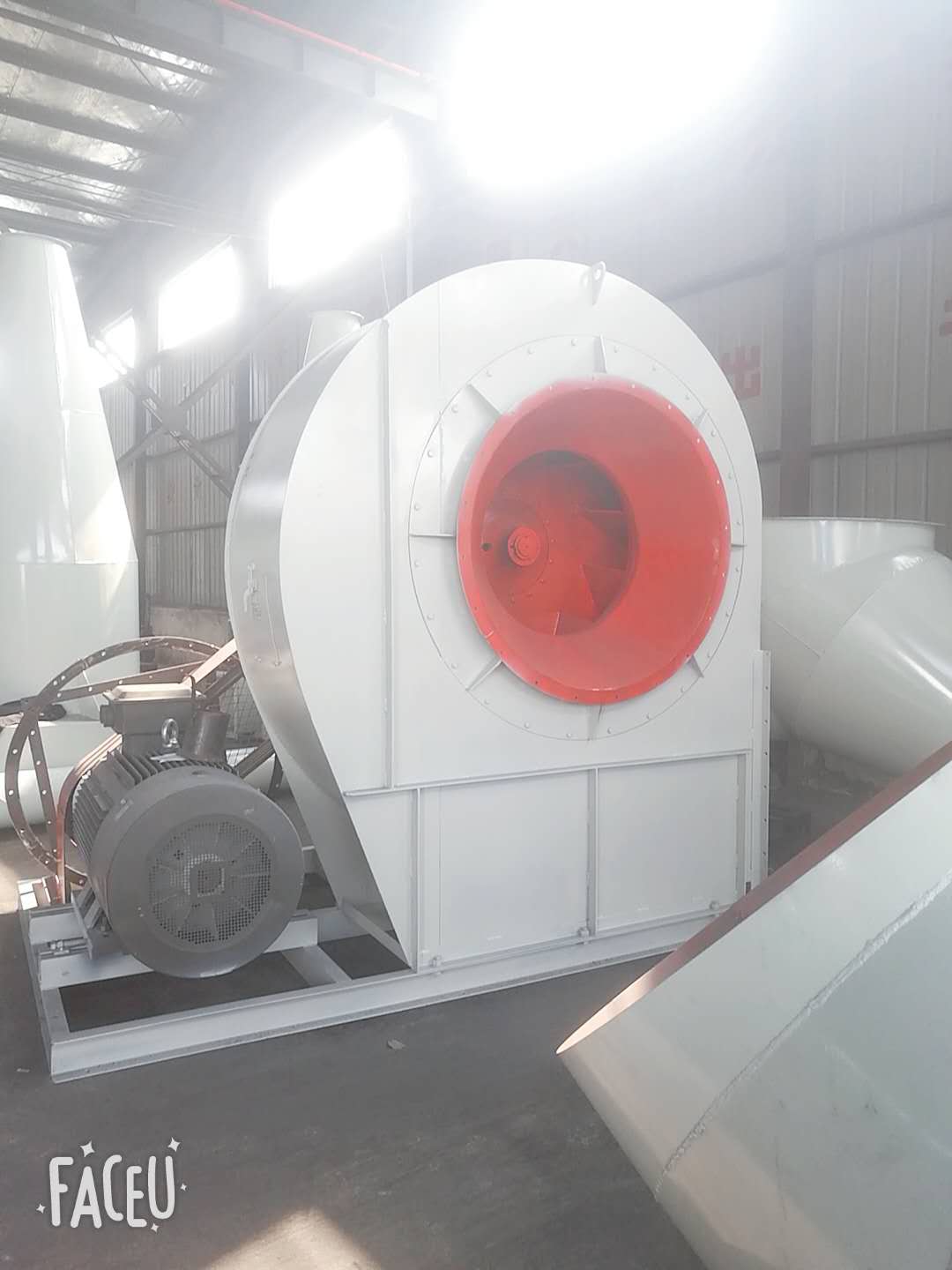

风机
|
型号
|
SCF-No8C
|
SCF-No10C
|
SCF-No12.5C
|
SCF-No16B
|
SCF-No16B
|
SCF-No16B
|
SCF-No18D
|
|
风量（m3/h）
|
22900
|
37850
|
68020
|
9500
|
107500
|
120000
|
140000
|
|
风压Pa
|
2300
|
2310
|
2490
|
2600
|
2520
|
2400
|
2400
|
|
电机型号
|
Y200L2-4
|
Y220S-4
|
Y280S-4
|
Y315M-6
|
Y315M2-6
|
Y315L3-6
|
Y315M3-6
|
|
电机功率（KW）
|
30
|
37
|
55(75)
|
90
|
110
|
132
|
160
|
|
设备荷截（T）
|
8.1
|
10.4
|
11.8
|
16.4
|
21.5
|
25.8
|
34.2
|
RDL-O-Sepa选粉机
概述及特点
O-Sepa选粉机又称水平涡流式选粉机，是利用空气的水平涡流原理、对粉体进行分级的分级设备，适用于水泥工业对粉状物料或其它工业中相当的物料进行分级，与传统的空气粉体分级设备相比，具有分级效率高、处理物料量大、产品颗粒级配尺寸范围窄、操作简单、粒径调整方便等特点。、
1.水泥颗粒分布很窄，截止粒径在30pm左右。
2.水泥颗粒级配得到改善，可以适应早强水泥和特种水泥的细度要求。、
3.具有高的选粉效率，从而使磨机的粉磨效率得到提高，进而降低了系统的能耗。
4.控制产品的细度非常容易，可适应生产多种水泥的粉磨系统。
5.大量的冷空气进入选粉机的内部，使水泥温度降低，保证了产品的质量。
6.可将磨机和其它扬尘点的含尘空气通入，加强磨内通风和扬尘点吸收。
7.与其它选粉机相比。O-Sepa的体积更小，结构更简单。
主要技术参数表
|
型号
|
RDL1000
|
RDL1500
|
RDL2000
|
RDL2500
|
RDL3000
|
RDL3500
|
RDL4000
|
|
水泥产量(t)
|
36-60
|
54-90
|
72-120
|
90-150
|
108-180
|
126-210
|
144-240
|
|
正常喂料置(t/h)
|
120
|
180
|
240
|
300
|
360
|
420
|
480
|
|
×人喂料量(f/h)
|
180
|
270
|
360
|
450
|
540
|
630
|
720
|
|
选粉M量(Nm3/min)
|
1000
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
|
转速（rpm）
|
180-300
|
160-250
|
126-206
|
130-193
|
113-182
|
100-163
|
100-153
|
|
*大转速（rpm）
|
300
|
268
|
238
|
238
|
211
|
188
|
167
|
|
设备阻力(kPa)
|
1.6-1.8
|
|
功率（KW）
|
75
|
90
|
110
|
132
|
160
|
200
|
250
|
|
曲轮箱掣号
|
B2SV04B
|
B2SV05B
|
B2SV06B
|
B2SV07B
|
B2SV08B
|
B2SV09B
|
|
齿轮箱速比
|
5
|
5.6
|
6.3
|
7.1
|
8
|
9
|
|
稀油站型号
|
XYZ-10G
|
|
稀油站供油压力(MPa)
|
0.4
|
|
稀油站油箱容积（m3）
|
0.15 0.63
|
|
稀油站冷却水量（m3/h）
|
0.6
|
1
|
1.5
|
|
稀油站电虮功率（KW）
|
2×0.55 2×1.1
|
|
稀油站电加热器功率（KW）
|
2
|
12
|
|
重量（kg）
|
12800
|
14000
|
21400
|
21400
|
34400
|
34400
|
37910
|
|
备注
|
|
|
|
|
|
|
|
|
